关于奥光
江苏奥光波纹管有限公司是生产金属软管不锈钢金属软管波纹管不锈钢烟囱、风门、非金属补偿器、聚四氟乙烯(F4)、金属树脂复合高压软管、聚全氟乙烯(F46)软管等各种管道件的专业公司。​​​​​​​

公司引进世界先进的波纹管生产线,具有理化试验,性能分析,X射线无损探伤,金相分析等一系列齐全的检验设备,并拥有一支精悍的科研,生产管理队伍,在科研设计,生产管理和产品检验及服务过程中严格执行ISO9001国际质量体系标准。

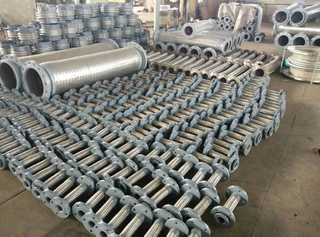

产品展示

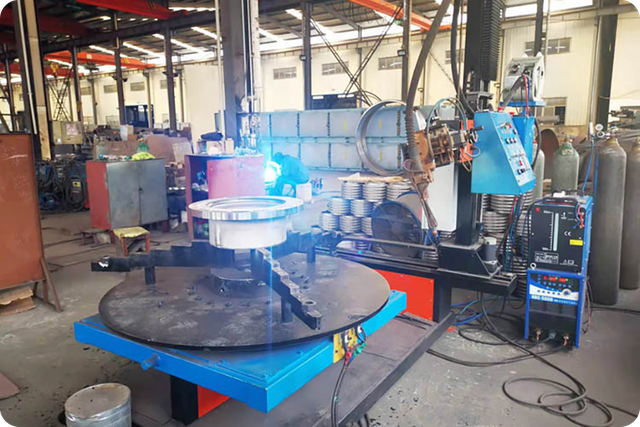

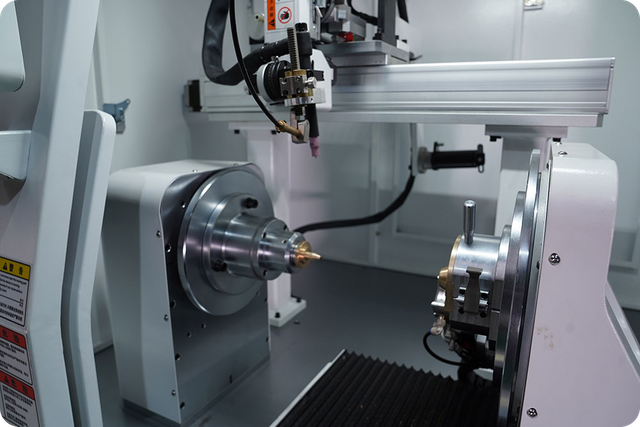

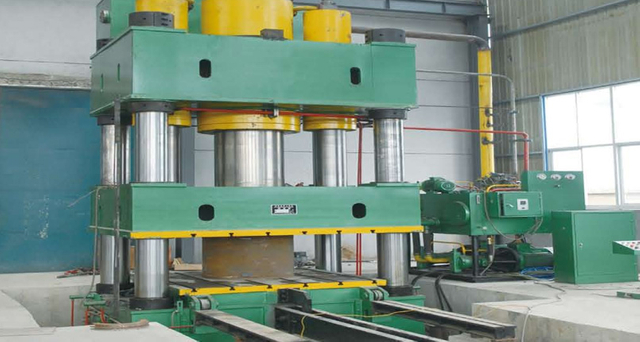

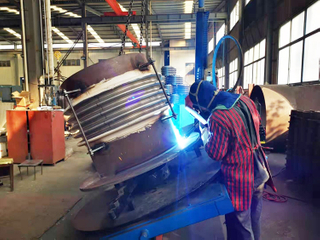

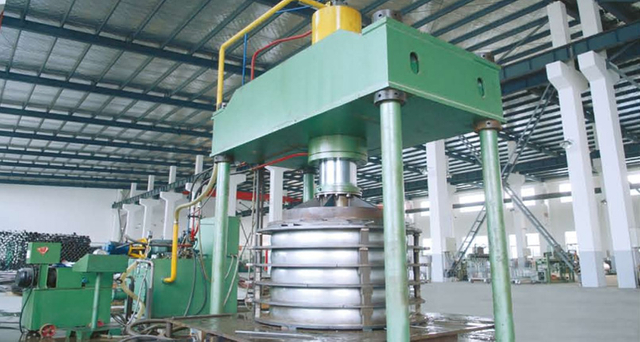

生产现场
行业应用

奥光波纹管金属软管产品安全可靠地广泛应用于国内外冶金,船舶,石油化工,航空航天,核电,水电,城市热网,水泥制造业,烟草,橡胶,医药,纺织,造纸等行业的各类管道和设备上,得到了广大用户的一致好评。
  • 11.jpg

    波纹管与接管、法兰与接管焊接

    在金属软管产品加工过程中要对几个关键点进行控制。特别是制造企业资质、波纹管制作与对接、网套编织与焊接、结构件焊接、压力试验等几方面严格加以控制,以保证生产出符合标准和客户要求的产品。1 波纹管与接管焊接 波纹管与接管焊接采用全焊透的对接型焊接,焊接前根据上序转入的合格的波纹管的直边段尺寸对接管端部止口尺寸进行配车,以保证波纹管直边段与接管止口紧密贴合程度,波纹管直边段位置采用手工氩弧焊进行焊接,焊接完成后进行100%着色渗透检测。2 法兰与接管焊接 可采用内插接焊接,在焊接时两件产品密封面相对,平焊环外圆点焊牢固,以减少焊接变形。接完成后对法兰密封面和外圆处进行焊后加工,以
  • 19.jpg

    船用柴油机上排气波纹管的应用

    在高温、高流速燃烧废气的周期性作用下,柴油机的排气管系会产生振动和热膨胀位移。当管系热膨胀位移产生的应力远超过排气管系固定支撑处材料的强度极限,将对固定支撑造成破坏。因此,大型柴油机在管系设计中通常采用排气波纹管来补偿排气管系因热负荷产生的热膨胀位移,从而消除排气管系因热膨胀位移产生的巨大应力,保证柴油机可靠运行。 举例来说,某型船用柴油机排气管系在各缸间的排气管及涡轮入口处分别安装了缸间波纹管和涡前波纹管,用来补偿工作状态下因高温膨胀和振动造成的管系轴向位移、横向位移和角位移。 排气波纹管由法兰、波纹管段和导流筒组成,如图1其中波纹管段两端焊接法兰,便于波纹管连接到排
  • 6.jpg

    油库工程金属软管的设计选用要求

    金属软管是油库工程技术中重要的连接构件,具有重量轻、耐高压、耐高低温、耐腐蚀、高柔性等诸多优点,在钢制油罐进出口管段上被广泛应用。一起来看看在油罐上金属软管的设计选用要求吧。 (1)软管公称通径选用接头的型式主要有法兰连接、螺纹连接和快速接头连接,选用法兰连接时应选用一端焊接法兰,一端松套法兰,以达到无扭矩安装 ,防止造成 金属软管扭转 ,降低使用寿命;对于一定长度和规格的金属软管,其承受应力和防震能力有一定限度,一般选用的软管公称直径与管线公称直径相同。 (2)软管长度是根据储罐的沉降、温度变形、安装偏差和地震等因素产生的横 向位移来确定,对于一定长度 的软管,有一个最大
  • 5.jpg

    金属软管的弯曲疲劳破坏的关键在于波纹管

    在各类工程应用中,金属软管弯曲的形式是多种多样的,但归结起来 (具有代表性的) 不外乎如下四种基本形式。无论是哪一种弯曲的形式,凡是工作状态下的金属软管,由于内部压力和外韶弯曲力矩的作用,组成它的各零部件都将产生应力变化。 接头,外环,管颈等均属刚性构件,它们不承担弯曲变形义务,因此,所受到弯曲疲劳破坏的影响是小的。铠装在外表面的金属丝或金属带网套,虽然承担了金属软管的几乎全部的轴向力并还要随波纹管弯曲变形,但由于它是柔性构件,其组织结构呈编织的松散状态,运动时,各根(条)金属丝或金属带之间存在着允许偏位的条件,所以当轴向力作用所产生的应力远远小于它的材料屈服极限时,金属丝或金属
  • 4.jpg

    波纹管的平面失稳和柱状失稳

    波纹管的失稳根据发生位置的不同分类也不同,当波纹管的波纹发生变形,使得波纹不再垂直于波纹管水平轴,这类失稳叫做平面失稳。发生平面失稳的因素也有很多,它与波纹管的波纹厚度以及波纹距离等都有关系,总的来说都是成正比的关系。从受力角度来说,导致发生平面失稳主要是由于波纹管的直径较大,使得在波纹处的弯曲应力超过了它的承受压力,导致发生屈服。 另一种失稳是波纹管由于受力不均匀,导致波纹管在相对于周线发生侧向位移,波纹管整体变形属于一种弯曲状态,这种叫做柱状失稳。如果波纹管的长度过长,而波纹管直径过小,这种情况下很容易发生柱状失稳。为了避免发生柱状失稳可以提高波纹管的强度,增大直径等办
  • QQ截图20220518084948.png

    膨胀波纹管整体管串结构

    整体管串结构为完成波纹管技术的应用提供基础,因此对波纹管的管体提出了如下要求:(1)波纹管管串结构能顺利通过上层套管;(2)依靠地面钻井设备能完成波纹管管串结构的膨胀施工……
  • 12.jpg

    波纹管截水沟施工技术工艺原理

    目前,排水沟多采用混凝土结构或砌砖抹灰结构,存在细部成型质量难以控制、开裂渗漏风险、成本较高、工效较低、工期较长等问题,影响下一土层开挖。就某工程项目中结合现场实际情况及成本控制,对截水沟做法进行优化,应用了波纹管截水沟施工技术,较好地解决了截水沟施工问题,提高了施工效率,节约了工期及成本。波纹管截水沟施工技术工艺原理:(1)将波纹管平切为两个半圆排水管;(2)截水沟位置拉槽,横向由截水沟两侧向截水沟处找坡,纵向顺排水方向找坡;(3)在截水沟两侧铺设钢筋网,并喷射混凝土,在截水沟处预留收口空间,截水沟底部预喷混凝土形成混凝土基底,混凝土基底顺排水方向找坡;(4)将半圆排水管安放至截水沟
  • 9.jpg

    混凝土结构波纹管内部压浆质量测试

    混凝土结构的波纹管作为工程建筑上不可或缺的材料被广泛运用于实际生活中。但是,在制作、施工和保养过程中的不当会导致波纹管内部存在缺陷和空洞等现象。为了减小这些因素带来的风险,利用无损检测来对波纹管内部压浆质量进行测试成为了当今热门的检测方法。 其中超声法在工程建筑方面表现出良好的鲁棒特性,利用该方法检测混凝土内部缺陷,对被检测对象不仅不会造成损伤,而且还具有很好的检测效果。 由于混凝土包裹着的波纹管内部的复杂特性,传统检测方法通过回波的幅值或频谱来对混凝土缺陷进行判定比较依赖操作者的主观经验,难以实现规范化。所以有效处理这种非平稳非线性信号,是解决该类问题的关键。
  • 8.jpg

    金属软管标准的发展方向

    我国标准制定时,一般会考虑我国基础制造能力及国内金属软管生产厂的实际,来确定一些相关的技术指标以及试验项目,有些技术指标与试验要求低于国际标准,但长远来看,与国际标准接轨,使技术指标与试验要求符合国际要求,是提升产品质量的重要基础,也是金属软管标准未来的发展方向。瞄准国际标准水平,大力开展技术创新,利用产学研合作平台,与高校、研究所加强合作,加快科技成果转化,提升国内软管生产技术能力水平,全面融入国际金属软管市场中,是大势所趋,也是不可回避的现实问题。 国内部分行业已经关注金属软管标准的适用性,有的直接采用国际标准,而对于安全性要求高的特殊行业更应该重视金属软管的安全性,否则一旦
  • 3.jpg

    波纹管膨胀节在芳烃联合装置中的应用

    芳烃联合装置是石油化工企业的核心装置之一,通常由预加氢、催化重整、芳烃抽提、二甲苯分离、歧化及烷基转移、吸附分离和二甲苯异构化等单元组成。该装置中的高温管道对自身柔性有很高要求,以保障管道安全运行和相连设备管口不受损。当改变管道走向受空间或工艺要求限制时,可考虑采用波纹管膨胀节增加管道柔性。 波纹管膨胀节是由波纹管和结构件组成,用来吸收由于热胀冷缩等原因引起的管道和设备尺寸变化的装置。按照自身能否承受压力推力将波纹管膨胀节分为约束型膨胀节和非约束型膨胀节,其中约束型膨胀节能够承受压力推力,主要包括单式铰链型、单式万向铰链型、复式铰链型、复式万向铰链型、复式拉杆型和压力平衡型等;而
  • QQ截图20220526113054.png

    金属软管的典型安装图例

    下面以典型图例方式对金属软管常见的错误安装方式进行标注,并同时列出对应的正确安装方式, 为金属软管的正确安装提供指导, 避免错误安装方式对金属软管造成损坏 。
  • 28.jpg

    金属软管接头附近焊缝开裂问题分析

    金属软管接头的作用是将网套与波纹管联接为一体,同时,接头又是金属软管与金属软管或其他管件、设备相联接的部件。它保证介质在管路系统中正常工作,常见的失效模式有密封泄漏、点蚀穿孔等形式。 金属软管的接头连接工艺,通常为焊接式。当接头与网套、波纹管焊接时,例如焊缝是由珠光体和奥氏体两种不同类型钢的母材和填充材料混合而成,由于熔入焊缝,合金成分被冲淡,奥氏体形成的元素含量降低,焊缝会出现脆硬的马氏体组织,从而使金属软管在使用过程中,焊缝脆性增大,产生裂纹,促使其抗疲劳破坏能力下降。而在出厂检验时,又不易发现,当它收到交变内应力作用时,会加速其疲劳破坏,常在接头附近导致焊缝开裂。
  • 30.jpg

    波纹管制造过程中产生的曲率半径误差

    由于设备及人员操作水平等因素,制造出的波纹管实际波形与设计参数可能会存在一定误差。例如,在一定条件下可能出现波峰偏“瘦”的现象,即波谷处曲率半径偏大、波峰处曲率半径偏小。根据力学理论和工程经验,波纹曲率半径偏差对性能应有一定影响。 分析波纹管在制造过程中产生曲率半径误差的原因,根据国内外标准中关于波纹管曲率半径误差的规定,确定了一组符合标准要求极限偏差下的波纹管参数作为对照,通过有限元软件对理想波形和极限偏差波形的波纹管分别进行计算,与标准中的设计公式计算结果进行对比和分析,主要得出如下结论。1) 标准许可的波纹曲率半径极限误差条件下,波纹管几何形状差异是较为显著的,可以较直观地
  • 29.jpg

    纹管的端部结构有以下几种型式

    AA型,波纹管的两端均为外配合;BB型,波纹管的两端均为内配合;AB型,波纹管一端为外配合,另一端为内配合;AD型,波纹管一端为外配合,另一端是带底的;BD型,波纹管一端为内配合,另一端是带底的;BD₁型,波纹管一端为内配合,另一端是带有扩大的底端; 所谓内外配合系指沿波纹管开口端的内圆柱或外圆柱面配合。带底的就是封闭的底端。 对于非用于仪表工业中的波纹管,还有其它形式的端部结构。作为仪表中测量元件的深波纹管(单层无缝)的端部构造不外以上的型式。如有特殊要求,用于可与制造厂商双方协商设计其它配合型式。
  • 28.jpg

    金属软管在撬内外连接处振动需进行控制

    在石油化工行业中的柔性连接多用金属软管,它们是工程技术中重要的连接构件,金属软管主要由波纹柔性管、网套和接头组合而成,又称为挠性管。金属软管用于输送各种流体,主要功能 是减少管道的安装应力,补偿管道、机器或管道连接端的相互位置移动,吸收管路系统的振动和管路系统噪音,具有柔性好、质量轻、耐腐蚀、抗疲劳、耐高低温、减振降噪、密封性强、使用寿命长等优点。 金属软管较刚性管可以起到明显的振动隔离作用,在使用过程中,结合美国石油学会(API) 618标准,为了进一步提高隔振效果,需要把金属软管在撬内连接处的振动进行有效控制,金属软管下游管路和支撑的布置应避免低阶共振。 金属软管与撬内
